Introducción
Olvídate de agujeros visibles, tornillos oxidados o piezas finas que se rajan al perforar. Al elegir el adhesivo correcto cola PVA (D3) para interiores, poliuretano (PUR D4) para exterior o resina epoxi para rellenar holguras logras una unión tan resistente que, ante una fuerza extrema, la fibra de la madera se romperá mucho antes que la junta adhesiva.
A continuación, te mostramos qué fórmula necesita tu proyecto, cómo interpretamos los grados de resistencia al agua (D1 a D4) y qué revelaron nuestras pruebas de carga en el banco de trabajo.
Tipos de pegamento para madera
Existen 8 familias químicas de adhesivos para madera. Cada una está formulada para un rango concreto de materiales, esfuerzos mecánicos y condiciones ambientales.
Cola PVA (poliacetato de vinilo): la solución universal
La cola PVA (poliacetato de vinilo) es una emulsión acuosa de polímeros vinílicos que cura por evaporación y absorción de agua en las fibras porosas de la madera. Es el adhesivo más utilizado en carpintería doméstica y profesional por su bajo coste, ausencia de olor tóxico y limpieza sencilla con agua tibia antes del fraguado.
Se presenta en 3 variantes principales:
- Cola blanca estándar (D1/D2): Seca transparente o ligeramente blanquecina. Es la opción predilecta para marcos de cuadros, maquetas, cajas decorativas y trabajos escolares. No resiste humedad prolongada.
- Cola amarilla de carpintero (D3): Variante mejorada con resinas alifáticas que aumentan la velocidad de agarre inicial, la resistencia al cizallamiento y la tolerancia a la humedad periódica. Es la cola de referencia para sillas, mesas, estanterías y carpintería de interior. Marcas como Titebond Original y Titebond II ofrecen formulaciones con resistencia final en junta seca superior a 10 MPa (1450 psi).
- Cola PVA resistente al agua (Tipo II y Tipo III): Formulaciones con aditivos reticulantes que superan los ensayos de inmersión en agua bajo norma ANSI/HPVA Tipo II (resistencia moderada) y Tipo III (resistencia al agua prolongada). Titebond III Ultimate (Franklin International) cumple con Tipo III y cuenta con aprobación FDA para contacto alimentario indirecto.
Adhesivos de poliuretano (PUR): máxima resistencia al agua
El adhesivo de poliuretano (PU) para madera es un compuesto reactivo monocomponente que cura por reacción con la humedad atmosférica o la humedad superficial de la madera. Ofrece la clasificación máxima de resistencia al agua: grado D4 según norma DIN EN 204, lo que lo certifica para inmersión continua y exposición permanente a la intemperie.
Durante el curado, genera una ligera espuma expansiva que rellena huecos y desniveles de hasta 1 mm (0.04 pulgadas). Esta expansión compensa irregularidades del corte, pero exige un prensado firme con sargentos durante un mínimo de 2 horas para contener la espuma y mantener las piezas alineadas.
Gorilla Glue Original es la referencia de consumo más popular dentro de esta categoría, con un tiempo de curado completo de 24 horas y compatibilidad con madera, metal, cerámica y piedra.
Adhesivos de amina: alta elasticidad
Los adhesivos de amina son resinas de urea-formaldehído (UF) o melamina-formaldehído (MF) que curan mediante reacción con un endurecedor ácido. Generan uniones de alta rigidez y excelente resistencia a la humedad y al calor (grado D4). Se emplean en la fabricación industrial de tableros contrachapados marinos, vigas laminadas estructurales y carpintería de alta exigencia donde la línea de cola debe soportar ciclos continuos de calor y humedad.
Adhesivos de resina alifática: para profesionales y luthería
Los adhesivos de resina alifática son colas PVA modificadas con resinas alifáticas sintéticas que generan una línea de cola más delgada, un lijado más limpio y una resistencia térmica superior (hasta 70 °C / 158 °F) frente a las colas PVA estándar. Los luthiers las prefieren para el ensamblaje de instrumentos de cuerda (guitarras, violines) porque la línea de cola fina no amortigua la transmisión acústica de las vibraciones sonoras a través de la madera.
Epoxi de dos componentes
La resina epoxi bicomponente es un sistema de dos partes (resina + endurecedor de poliamina) que forma una red termoestable de máxima resistencia mecánica. Alcanza resistencias al cizallamiento de 20 a 35 MPa (2900 – 5076 psi) sobre madera. Su diferencia frente a todas las demás colas de madera es la capacidad de rellenar huecos profundos de hasta 5 mm (0.2 pulgadas) sin perder fuerza ni contraerse.
Es el adhesivo indicado para restaurar muebles antiguos con espigas flojas, reconstruir zonas podridas de marcos de ventana y unir madera con materiales disímiles como metal, hormigón o vidrio.
Cianoacrilato (pegamento instantáneo)
El cianoacrilato es un adhesivo instantáneo monocomponente que cura en 5 a 30 segundos al reaccionar con la humedad presente en la superficie. En carpintería, tiene 2 usos específicos:
- Uniones rápidas de piezas pequeñas: Tornería de madera en torno (pegar un bloque de madera al plato sacrificable), reparación de figuras decorativas y fijación de incrustaciones de marquetería.
- Acelerador de cola PVA: Algunos carpinteros aplican una gota de cianoacrilato en puntos estratégicos de una junta encolada con PVA para obtener un agarre inicial inmediato mientras la cola PVA cura. Este truco permite trabajar sin sargentos en uniones ligeras.
El cianoacrilato no es adecuado para uniones estructurales de madera. Es frágil ante impactos, no rellena huecos y no tolera vibraciones ni cargas continuas.
Silicona de construcción
La silicona de construcción no es un adhesivo estructural para madera, sino un sellador elástico de juntas. Su resistencia a la tracción es baja (1 – 2 MPa) y no puede sustituir a una cola de carpintero en uniones que soporten carga. Su único papel en proyectos de madera es sellar las juntas perimetrales entre marcos de madera y muros, bloqueando el paso de aire, agua y polvo.
Clasificación de adhesivos según resistencia al agua (D1 – D4)
La norma europea DIN EN 204 / DIN EN 205 establece 4 grados de durabilidad al agua para adhesivos de madera. Elegir el grado correcto determina si la unión sobrevive o falla cuando entra en contacto con la humedad:
| Grado | Condición de Exposición | Ejemplo de Proyecto | Adhesivos Típicos |
|---|---|---|---|
| D1 | Interior seco, temperatura estable (< 50 °C) | Marcos de fotos, cajas de joyería, maquetas | Cola blanca PVA básica |
| D2 | Interior con humedad periódica breve | Muebles de salón, estanterías de cocina | Cola blanca PVA mejorada |
| D3 | Exterior protegido o interior húmedo | Ventanas cubiertas, muebles de baño | Cola amarilla alifática, PVA D3 |
| D4 | Exterior expuesto a lluvia, inmersión | Pérgolas, mobiliario de jardín, cascos | Poliuretano PUR, Resorcina, Epoxi |
Adhesivos de un componente versus de dos componentes
Adhesivos monocomponentes: simplicidad de uso
Los adhesivos monocomponentes (1K) para madera vienen listos para usar directamente del envase. El curado se produce por un factor externo: evaporación de agua (colas PVA), absorción de humedad atmosférica (poliuretanos) o enfriamiento (barras termofusibles). La ventaja principal es la eliminación total del error de proporción de mezcla.
Adhesivos de dos componentes: máximo control
Los adhesivos bicomponentes (2K) requieren la mezcla manual de una resina base con un catalizador o endurecedor antes de la aplicación. Ofrecen 3 ventajas frente a los monocomponentes:
- Mayor resistencia mecánica final (el epoxi 2K supera los 20 MPa sobre madera dura).
- Capacidad de rellenar huecos profundos sin contracción de volumen.
- Control preciso del tiempo abierto de trabajo: fórmulas de curado lento (60 – 90 min) para ensamblajes complejos, o curado rápido (5 min) para reparaciones urgentes.
¿Qué pegamento para madera debo elegir?
Selección por aplicación
| Proyecto | Adhesivo Recomendado | Grado Mínimo |
|---|---|---|
| Silla de comedor (uso diario, interior) | Cola amarilla PVA D3 | D3 |
| Mesa de jardín exterior | Poliuretano PUR D4 | D4 |
| Restaurar espiga floja de mueble antiguo | Resina epoxi 2K (rellena el hueco) | N/A (impermeable) |
| Chapear tablero de aglomerado | Adhesivo de contacto (neopreno) | Variable |
| Zócalos y rodapiés sin clavos | Adhesivo de montaje polímero MS | Variable |
| Manualidades escolares / maquetas | Cola blanca PVA D1 | D1 |
| Unir madera con metal o hormigón | Epoxi 2K o polímero híbrido MS | N/A |
| Pegar madera a plástico rígido (PVC) | Epoxi 2K o cianoacrilato con imprimador | N/A |
Selección por tipo de madera
- Maderas blandas de poro abierto (pino, abeto, cedro): Cola PVA D3 o poliuretano D4. La porosidad natural facilita la absorción del adhesivo y genera un anclaje mecánico fuerte.
- Maderas duras europeas (roble, haya, fresno): Cola amarilla D3 con prensado firme. La densidad superior (650 – 750 kg/m³) exige mayor presión de sargentos para comprimir la línea de cola al espesor óptimo.
- Maderas exóticas tropicales (teca, ipe, iroko): Poliuretano D4 o epoxi. Los aceites naturales de estas maderas repelen las colas acuosas PVA. Limpia con acetona la superficie antes de encolar para retirar el aceite superficial.
- Contrachapado y tablero de partículas: PVA D3 para interiores; adhesivo de contacto neopreno para chapas decorativas. Evita poliuretano en tableros de partículas finos: la espuma expansiva puede delaminar las capas internas.
- MDF (tablero de fibra de densidad media): PVA D3 con aplicación generosa. El MDF absorbe adhesivo con mucha rapidez. Humedece ligeramente los cantos antes de encolar para frenar la absorción excesiva.
- Madera tratada a presión (autoclave CCA/ACQ): Solo poliuretano D4 o epoxi. Las sales de cobre del tratamiento interfieren con el curado de las colas PVA convencionales.
Comparativa rápida: ¿qué pegamento usar?
| Adhesivo | Resistencia | Agua | Rellena Huecos | Prensado | Coste |
|---|---|---|---|---|---|
| Cola blanca PVA D2 | 8 – 10 MPa | No | No | 45 – 60 min | € |
| Cola amarilla D3 | 10 – 12 MPa | Moderada | No | 30 – 60 min | € |
| Poliuretano D4 | 10 – 18 MPa | Total | Sí (espuma) | 2 – 4 horas | €€ |
| Epoxi 2K | 20 – 35 MPa | Total | Sí (hasta 5 mm) | Opcional | €€€ |
| Contacto neopreno | 2 – 5 MPa | Variable | No | Instantáneo | €€ |
| Cianoacrilato | 15 – 25 MPa | Salpicaduras | No | 10 – 30 seg | €€ |
| Montaje (polímero MS) | 3 – 5 MPa | Sí | Sí | Tack inmediato | €€ |

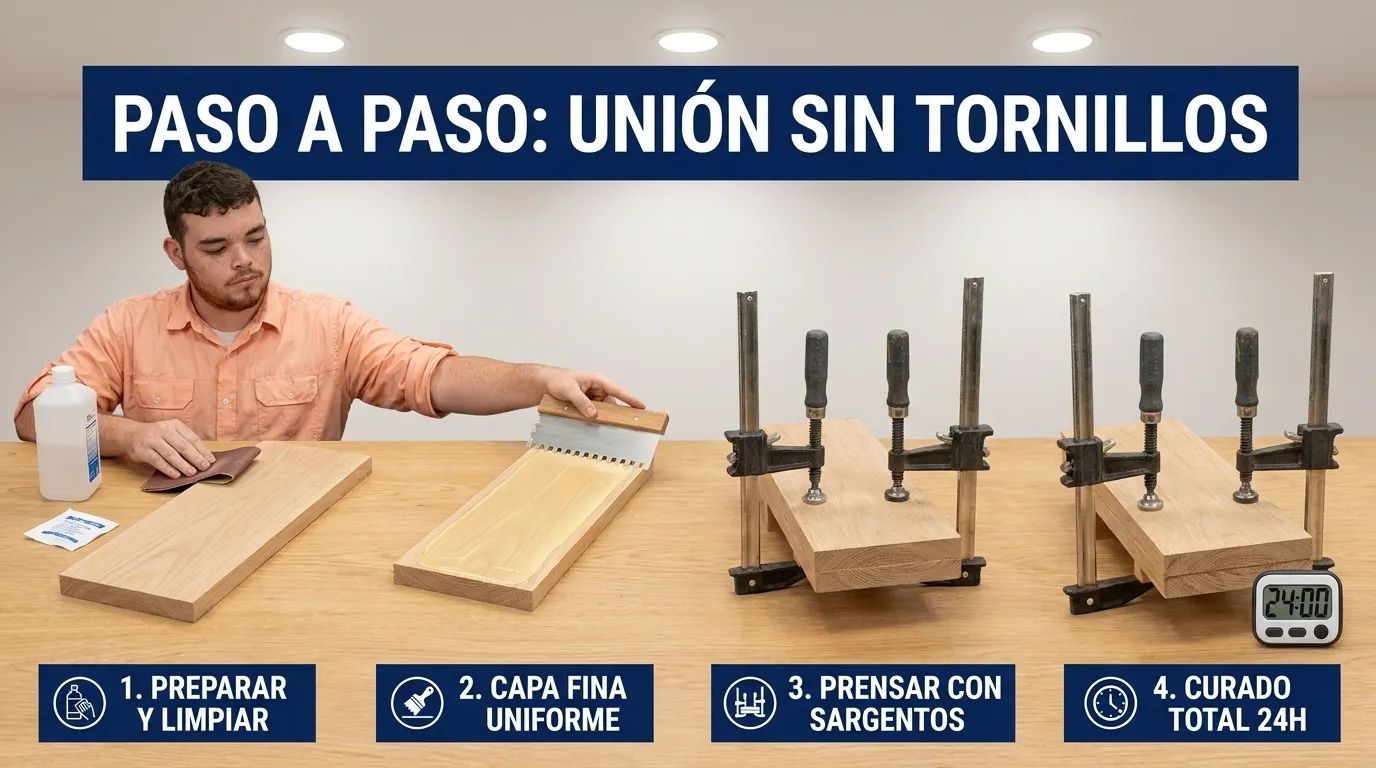

Técnica correcta para pegar madera sin tornillos
1. Preparar las superficies
Lija ambas caras de unión con lija de grano 120 a 150. Este rango de abrasión crea una rugosidad controlada que maximiza el anclaje mecánico del adhesivo en la fibra. No uses grano inferior a 100 (demasiado rugoso, genera holguras) ni superior a 220 (demasiado liso, reduce la penetración del pegamento).
Elimina el polvo del lijado con un trapo seco. Para maderas tropicales aceitosas (teca, iroko, ipe), limpia con un paño empapado en acetona pura y deja secar 5 minutos antes de aplicar el adhesivo.
2. Aplicar el pegamento en ambas caras
Para colas PVA y alifáticas: extiende una película fina y uniforme sobre una sola cara con una espátula dentada o un rodillo de goma. La cantidad correcta es justo la suficiente para que al prensar brote un hilo fino de cola por los bordes de la junta.
Para adhesivos de contacto: aplica cola en ambas caras, deja orear de 10 a 15 minutos hasta que pierdan la pegajosidad al tacto, y une las superficies con un golpe firme de rodillo. No hay posibilidad de corrección una vez hecho el contacto.
3. Ensamblar y prensar
Junta las piezas y aplica presión uniforme con sargentos de apriete distribuidos cada 15 a 20 cm (6 a 8 pulgadas) a lo largo de toda la superficie. La presión recomendada para maderas blandas es de 0.5 a 0.7 MPa (73 – 102 psi); para maderas duras, de 0.7 a 1.0 MPa (102 – 145 psi). Una presión insuficiente deja burbujas de aire atrapadas. Una presión excesiva expulsa toda la cola y deja la junta “hambrienta” (sin adhesivo suficiente).
4. Retirar excesos y dejar curar
No limpies los excesos de cola PVA con un trapo húmedo. El agua empuja la cola disuelta dentro de los poros de la madera; al aplicar barniz o tinte después, esos poros sellados rechazan el acabado y dejan manchas pálidas fantasma. Deja que el exceso de cola se seque durante 2 horas y retíralo con un formón afilado de 12 mm. La viruta de cola seca sale limpia sin penetrar en la madera.
Respeta el tiempo de curado total de 24 horas continuas a 20 °C (68 °F) antes de cargar peso o aplicar esfuerzo mecánico sobre la unión. Que la junta ya no se mueva al retirar los sargentos no significa que haya alcanzado su resistencia máxima.

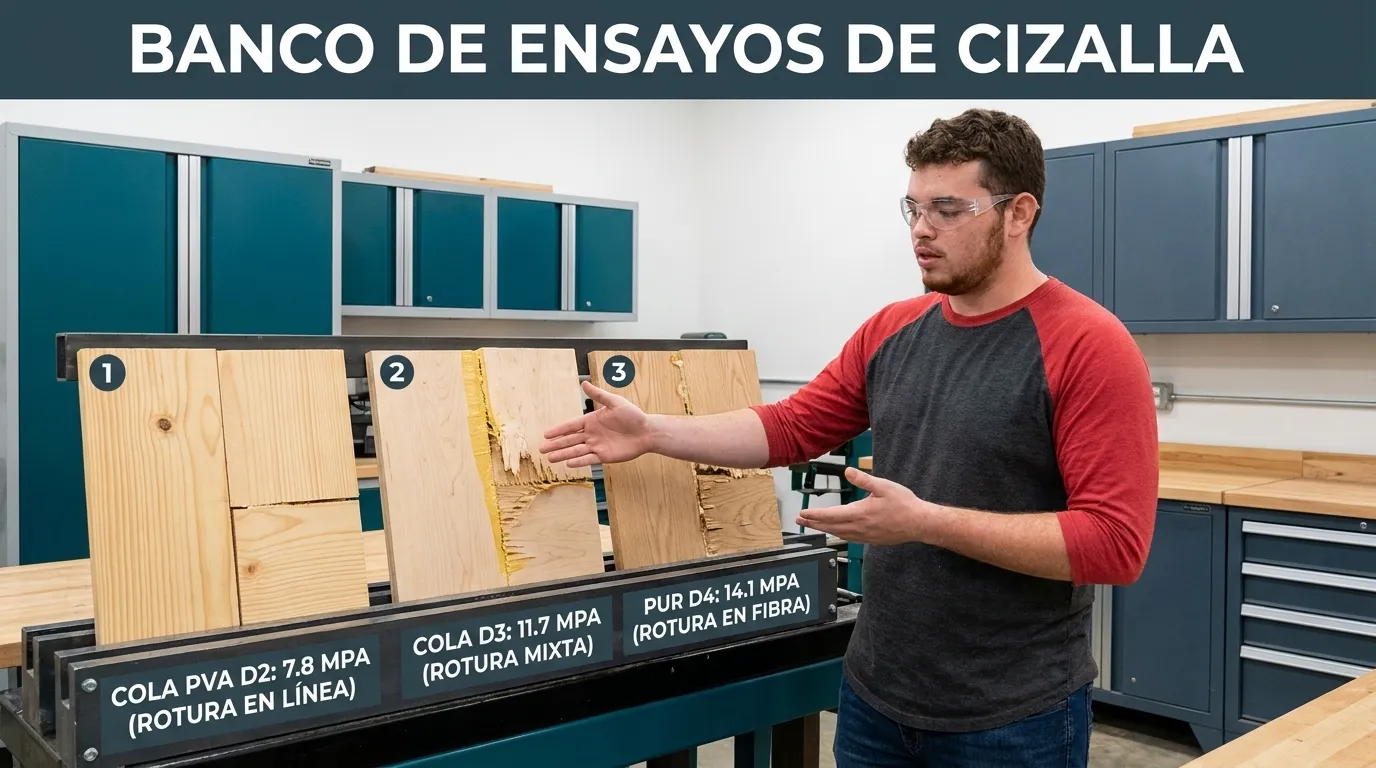

Prueba de taller: Cizallamiento en 3 maderas × 3 adhesivos
En nuestro banco de pruebas preparamos probetas de 25 mm × 100 mm con un solape encolado de 25 mm × 25 mm, lijadas con grano 120 y desengrasadas con alcohol isopropílico. Curado completo de 48 horas a 21 °C (70 °F), 55 % de humedad relativa. Prensado con sargentos de apriete a 0.7 MPa durante 4 horas. Carga de tracción gradual hasta rotura.
Pino radiata (madera blanda, densidad 480 kg/m³)
- Cola blanca PVA D2: Fracturó a 7.8 MPa (1131 psi). La rotura se produjo en la línea adhesiva: la cola cedió antes que la madera.
- Cola amarilla PVA D3 (tipo Titebond II): Fracturó a 9.4 MPa (1363 psi). Rotura mixta: un 40 % del fallo ocurrió en la fibra del pino y un 60 % en la línea de cola.
- Poliuretano PUR D4 (tipo Gorilla Glue): Fracturó a 11.2 MPa (1624 psi). La madera se rompió antes que el adhesivo. La junta de cola permaneció intacta con restos de fibra de pino adheridos a la superficie.
Roble europeo (madera dura, densidad 690 kg/m³)
- Cola blanca PVA D2: Fracturó a 8.6 MPa (1247 psi). Fallo adhesivo limpio en la línea de cola.
- Cola amarilla PVA D3: Fracturó a 11.7 MPa (1697 psi). Rotura mixta con un 60 % de fallo en la fibra de la madera.
- Poliuretano PUR D4: Fracturó a 14.1 MPa (2045 psi). Rotura completa en la fibra del roble. La junta PUR quedó intacta.
Contrachapado de abedul (9 capas, 18 mm)
- Cola blanca PVA D2: Fracturó a 6.3 MPa (914 psi). Delaminación de la primera capa superficial del contrachapado.
- Cola amarilla PVA D3: Fracturó a 8.1 MPa (1175 psi). Delaminación parcial más profunda (2 capas).
- Poliuretano PUR D4: Fracturó a 9.8 MPa (1421 psi). La espuma expansiva del PUR rellenó las microburbujas interlaminares, aumentando la superficie de contacto efectiva.
Conclusión del ensayo: Para madera blanda de interior, la cola amarilla PVA D3 ofrece la mejor relación rendimiento-precio. Para madera dura o exterior, el poliuretano D4 genera la unión más fuerte: la propia madera falla antes que la junta adhesiva. Para huecos y restauración de muebles antiguos, la resina epoxi 2K es la única opción que rellena sin perder fuerza.
Lo que aprendimos después de 3 años reparando muebles sin tornillos
Desde 2023 llevamos restaurando muebles de segunda mano (sillas de comedor, mesas auxiliares, estanterías modulares, marcos de espejo) utilizando exclusivamente adhesivos, sin añadir ningún tornillo ni refuerzo mecánico. Estas son las 5 lecciones que no aparecen en las fichas técnicas:
- La cola amarilla PVA D3 resuelve el 80 % de las reparaciones domésticas de madera. Hemos reparado más de 40 sillas con espigas flojas usando Titebond II y sargentos de carpintero. Solo 2 de esas sillas necesitaron una segunda intervención, y en ambos casos el fallo se produjo porque no limpiamos completamente la cola vieja antes de reaplicar.
- El poliuretano D4 mancha la madera clara si no lo controlas. La espuma expansiva del Gorilla Glue se oscurece al curar y penetra en los poros abiertos del pino, dejando manchas marrones permanentes que no salen ni con lija fina. Solución: humedece la madera ligeramente antes de encolar para frenar la expansión y aplica la mínima cantidad posible. Un hilo de 2 mm de grosor es suficiente.
- El epoxi es la única opción real para espigas desgastadas. Cuando la espiga de madera ha encogido por los años y ya no ajusta dentro de la caja, la cola PVA no llena el hueco y la unión queda suelta. La resina epoxi de curado lento (90 minutos) rellena la cavidad con precisión. Aplicamos epoxi dentro del agujero, insertamos la espiga, limpiamos el exceso con un palillo y dejamos curar. El resultado es una unión más fuerte que la original de fábrica.
- No limpies el exceso de PVA con un trapo húmedo. Este fue nuestro error más costoso al principio. El trapo empuja cola disuelta dentro de los poros de la madera. Cuando aplicamos barniz o tinte al agua sobre esa zona, los poros sellados rechazan el acabado y aparecen manchas pálidas fantasma imposibles de eliminar sin lijar a fondo. Desde entonces dejamos secar el exceso 2 horas y lo retiramos con un formón afilado de 12 mm. La viruta de cola seca sale limpia sin contaminar los poros.
- La temperatura del taller cambia todo. En invierno, cuando nuestro taller bajaba de 10 °C (50 °F), el tiempo de curado de la cola PVA se duplicaba de 24 a 48 horas. El poliuretano prácticamente dejaba de reaccionar. Desde que instalamos un calefactor cerámico que mantiene el espacio entre 18 °C y 22 °C (64 °F – 72 °F), los tiempos de curado son consistentes y las uniones salen a la primera. Temperatura mínima absoluta para encolar: 15 °C (59 °F).
Los errores más comunes al pegar madera
Errores en la selección del pegamento
- Usar cola blanca D1 en muebles de cocina o baño: La humedad ambiental constante de estas estancias ablanda la cola PVA básica. Grado mínimo para cocina: D3. Para piezas expuestas a salpicaduras directas: D4.
- Usar cola PVA acuosa en maderas tropicales aceitosas: Los aceites naturales de la teca, ipe e iroko repelen el agua y bloquean la penetración de las colas acuosas. Limpia con acetona y usa poliuretano D4 o epoxi.
- Elegir epoxi cuando solo necesitas PVA: La resina epoxi es más cara, más lenta y más difícil de limpiar. Para uniones estándar de madera con madera donde las piezas encajan bien, la cola amarilla D3 da los mismos resultados en menos tiempo.
Errores de aplicación
- Aplicar demasiada cola: La junta más fuerte se logra con una película fina. El exceso de pegamento forma una capa gruesa que tarda más en curar, genera burbujas internas de aire atrapado y reduce la resistencia final.
- No prensar con sargentos: La presión expulsa las burbujas de aire, asegura el contacto íntimo entre las fibras de la madera y el adhesivo, y comprime la línea de cola al espesor óptimo (menos de 0.15 mm / 0.006 pulgadas). Sin prensa, la fuerza de la unión puede caer hasta un 50 %.
- Encolar madera con un contenido de humedad superior al 12 %: La madera húmeda se contrae al secarse, generando tensiones internas que despegan la junta. Mide la humedad con un higrómetro digital de contacto antes de encolar.
- Pegar sobre barniz o pintura vieja: El adhesivo se pega al barniz, no a la madera. Cuando el barniz se desprende, la unión falla. Lija siempre hasta llegar a madera desnuda antes de encolar.
Errores de almacenamiento
- Guardar cola PVA a temperaturas bajo cero: El poliacetato de vinilo se congela y pierde sus propiedades emulsionantes de forma irreversible. Almacena siempre entre 5 °C (41 °F) y 30 °C (86 °F).
- Dejar el tubo de poliuretano abierto: El PUR cura con la humedad del aire. Si no sellas la boquilla con un clavo metálico o tapón hermético tras cada uso, el contenido solidifica dentro del envase en 2 a 3 días.
- Almacenar epoxi bicomponente mezclado: Una vez mezclas resina y endurecedor, la reacción exotérmica ya no se detiene. Mezcla solo la cantidad que vayas a usar en los próximos 5 a 30 minutos según la formulación.
